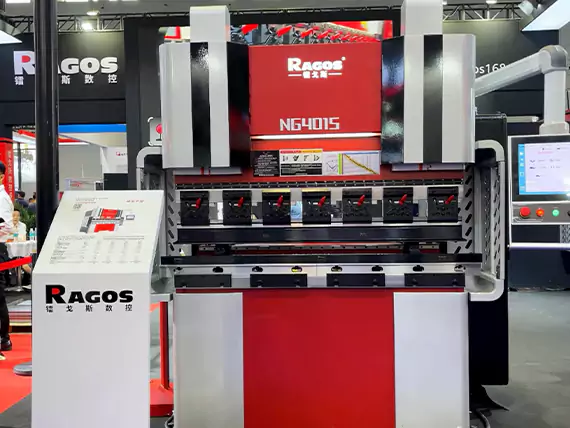

Elektrische Abkantpresse

🔹 Rahmenkonstruktion

Die Maschine verwendet einen robusten, geschweißten Stahlrahmen, der hervorragende Steifigkeit, Festigkeit und Haltbarkeit für langfristig stabile Leistung bietet.

🔹 Wärmebehandlung und Schussstrahlen

Nach dem Schweißen wird der gesamte Rahmen durchlaufen Wärmebehandlung zur Stressentlastung und Schussexplosion, was die innere Spannung effektiv entfernt, Verformungen minimiert und die strukturelle Stabilität erhöht.

🔹 CNC-Präzisionsbearbeitung

Alle kritischen Montageflächen werden in einem Einfacher Klemmmechanismus auf einem CNC-vertikalen Bearbeitungszentrum. Dies gewährleistet herausragende Parallelität und Senkrechte und sorgt für überlegene Genauigkeit und gleichmäßige Biegequalität.

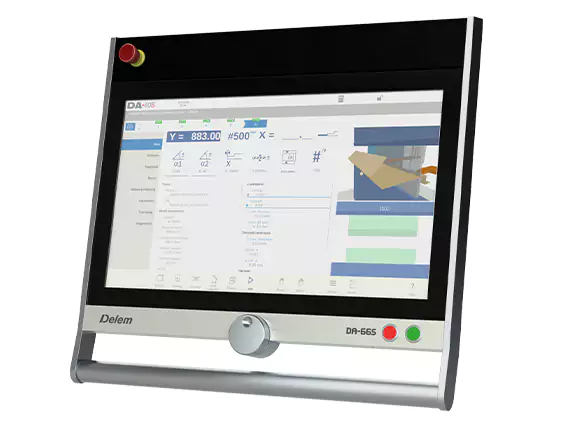

• 2D-grafischer Touchscreen-Programmiermodus
• 3D-Maschinendarstellung, in Simulation und Produktion
• 24" hochauflösende Farb-TFT
• Delem Modusys-Kompatibilität (Modulskalierbarkeit und Anpassungsfähigkeit)
• USB, Peripherie-Schnittstelle
• Benutzerspezifische Anwendungsunterstützung innerhalb der Multitasking-Umgebung der Steuerung
• Sensor-Bieg- und Korrekturschnittstelle
• Profile-S2D Offline-Software

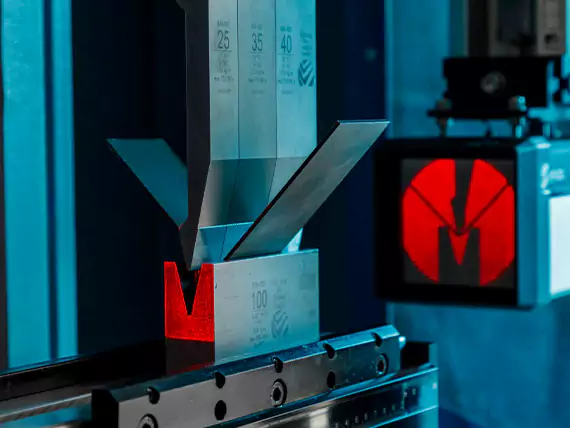

1. Optische Schutzfunktionen: Unterstützung
2. Optische Bildverarbeitungsfunktionen: Unterstützung
3. Lasertransmitter: KLASSE 1 Blocklaser
4. Empfänger: Kameraempfänger mit integriertem Bildprozessor
5. Maximal empfohlene optische Reichweite: 8 Meter
6. Sensorfläche: 30 mm (H) x 30 mm (W)
7. Minimale Objekterkennungsauflösung: 2 mm
8. Steckertyp: M12 12-polige
9. Werkzeugkompatibilität: V-Werkzeuge und nicht-standardisierte Werkzeuge
10. Integrierte Status-LEDs: Unterstützung

Bei der JS Ragos-Maschine eliminieren zwei Gitterlineale Genauigkeitsschwankungen, die durch den Verschleiß der Führungsschienen verursacht werden, und erreichen so eine genaue Synchronisation und verbesserte strukturelle Stabilität.

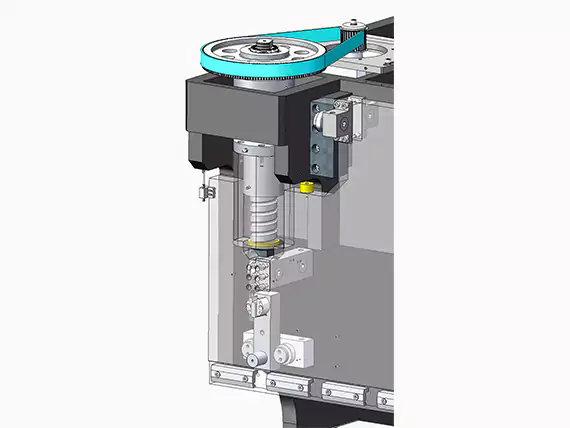

Sanfte Bewegung und zuverlässige Synchronisation werden durch ein Paar hochpräziser Kugelschraubantriebe garantiert, und durch die sorgfältig gefertigte Scharnierkonstruktion werden Schäden durch Exzentrische Lasten vermieden.
Hervorragende Biegegenauigkeit und langfristige Betriebssicherheit werden durch die hochpräzise Platzierung des Systems gewährleistet, die durch Echtzeit-Rückkopplungsmanagement des Gitterlineals erreicht wird.

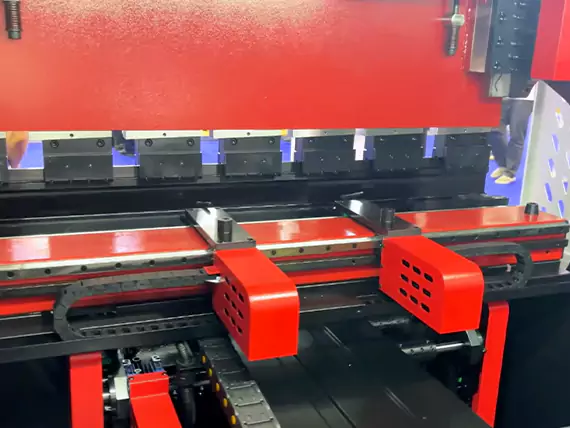

Hochpräzises Rückspursystem

Unsere Pressbremsen sind mit einer Hochpräzises Rückspursystem, die eine schnelle, genaue und wiederholbare Positionierung von Blech gewährleisten soll. Verwendung Kugelschrauben, lineare Führungen und PräzisionsriemenDas System garantiert einen reibungslosen Bewegungsablauf und langfristige Zuverlässigkeit.

Wichtige Merkmale:

• ±0,03 mm Positionsgenauigkeit
• Hochgeschwindigkeitsbewegung auf X-, R- und Z-Achsen
• Mikrometrische Einstellung mit Doppelregisterfingern
• Dünnes Blattstützsystem (SPA) mit 30 kg Tragkapazität pro Stütze
• Modulares Design, flexibel für 4-, 6- oder Mehrachsenkonfigurationen

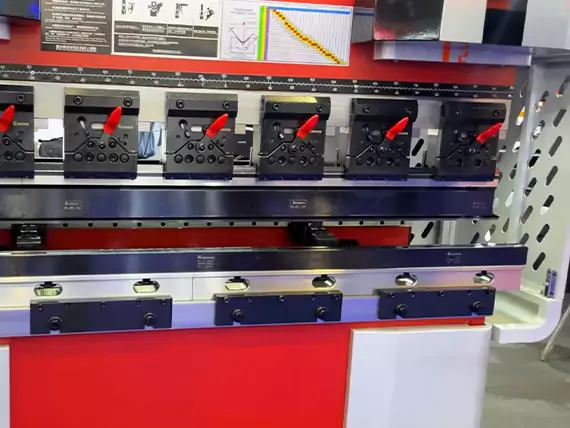

Schnelles Laden

Kleinere, sektionalisierte Stanze können von vorne am Halter ein- und ausgeschnappt werden.

Sicherheitsrille

Eine spezielle Lagerplatte ist erhältlich, die den Stempel an der Maschine befestigt und die Sicherheitsrille am oberen Trank des Stanzhalters utilliert. Diese spezielle Klemmplatte verhindert, dass der Stanz abfällt, wenn eine horizontale Bewegung der Klemme erforderlich ist.

Bedienersicherheit

Die Fallverhinderungsstange verhindert, dass Stempel während der Einrichtung aus dem Halter herausfallen, was die Sicherheit des Bedieners erhöht. Sobald der Stempel in die Klemme eingesetzt wird, kann er an jede beliebige Stelle entlang des Bremsbetts verlegt werden, wodurch die Gefahr entfällt, dass er aus der Klemme fällt.

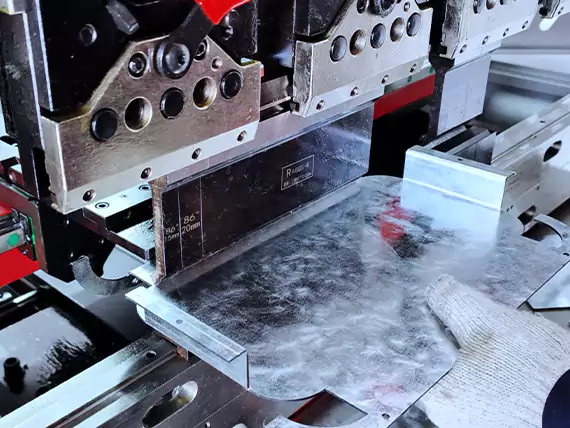

Wir bieten an Individuell angepasste Pressbremswerkzeuge um verschiedene Biegeanwendungen zu erfüllen. Alle unsere Werkzeuge bestehen aus 42CrMo Hochfeststahl, mit Wärmebehandlung um ausgezeichnete Härte, Haltbarkeit und lange Lebensdauer zu gewährleisten.

Wir bieten auch an Segmentierte Werkzeugdienste, was flexible Setups für unterschiedliche Biegelängen und -formen ermöglicht. Unsere Werkzeuge können individuell angepasst werden Wila, Amada und andere Standardwerkzeugsystemewas Kompatibilität und einfache Installation gewährleistet.
