Hoch wirkende Abkantpresse
Die aufwärts wirkende Pressbreche der JS Ragos arbeitet so, dass der untere Träger (Bett) nach oben zu einem festen oberen Balken bewegt. Dieses Design ist weniger verbreitet, bietet aber dennoch einzigartige Vorteile für bestimmte Anwendungen. In Kombination mit der schnellen Zyklusgeschwindigkeit von bis zu 55 Stößen pro Minute liefert es sowohl Genauigkeit als auch hohe Produktivität. Hauptmerkmale: 1. Kompaktes Design oDa der obere Balken fest bleibt, kann die Struktur kompakter sein. oHäufig für kleinere Pressbremsen oder spezielle Nischenanwendungen verwendet. 2. Bedienerfreundliche Einrichtung oDas Werkstück kann gestützt bleiben, während der untere Balken nach oben wandert. oLeichter geeignet, leichte oder kürzere Teile zu handhaben. 3. Vereinfachte Hydraulik oTypischerweise wird eine einzige hydraulische Bewegung nach oben verwendet. oKann die Komplexität in einigen Maschinendesigns reduzieren. 4. Niedrigere Anfangskosten oUp-wirkende Systeme sind möglicherweise günstiger in kleineren Tonnagebereichen. oAttraktiv für Einsteiger-Blechbetriebe.
-
Modell MG-1003
-
Nenndruck 100 Tonnen
-
Biegelänge Biegelänge

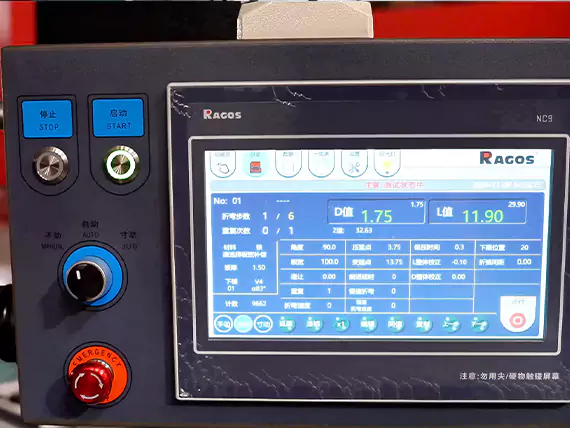

Controller
JS RAGOS entwickelte CNC-Steuerungssysteme selbst
Konzipiert für Einfachheit, Zuverlässigkeit und Benutzerfreundlichkeit – selbst für Betreiber mit wenig bis gar keiner Erfahrung.
Intuitive und vielseitige Benutzeroberfläche
Das System verfügt über ein multimodales, benutzerfreundliches Bedienfeld, das die Lernzeit minimiert und eine schnelle Betriebseinrichtung ermöglicht. Sein einfaches Design sorgt dafür, dass selbst unerfahrene Bediener c
JS RAGOS entwickelte CNC-Steuerungssysteme selbst
Konzipiert für Einfachheit, Zuverlässigkeit und Benutzerfreundlichkeit – selbst für Betreiber mit wenig bis gar keiner Erfahrung.
Intuitive und vielseitige Benutzeroberfläche
Das System verfügt über ein multimodales, benutzerfreundliches Bedienfeld, das die Lernzeit minimiert und eine schnelle Betriebseinrichtung ermöglicht. Sein einfaches Design sorgt dafür, dass selbst unerfahrene Bediener ein sanftes und präzises Biegen erreichen können.
Sanftes und präzises Biegen.
Fordern Sie ein Angebot an

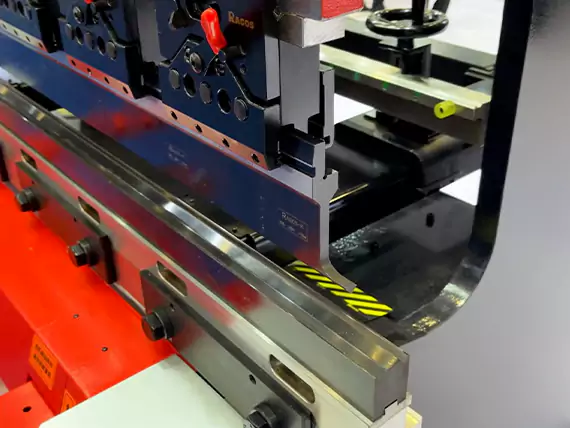

Amada-Scrip-Typ-Stanzhalter
Werkzeugfreie Verriegelung: Um sie fest zu klemmen, schieben Sie einfach den Stempel ein und drehen Sie den Hebel; Kein Werkzeug wird benötigt.
Zeitersparnis: Im Vergleich zu Standardhaltern werden die Werkzeugwechselzeiten um mehr als 50 % verkürzt, was die Aufbauzeit und den Arbeitsaufwand erheblich reduziert.
Vielseitiges Klemmen:
Funktioniert sowohl mit vorderen als auch hinteren Klemmplatten, was Flexibilität bei der Lochplatzierung ermöglicht, um Interferenzen oder komplexe Bauteilgeometrien zu berücksichtigen.
Fordern Sie ein Angebot an

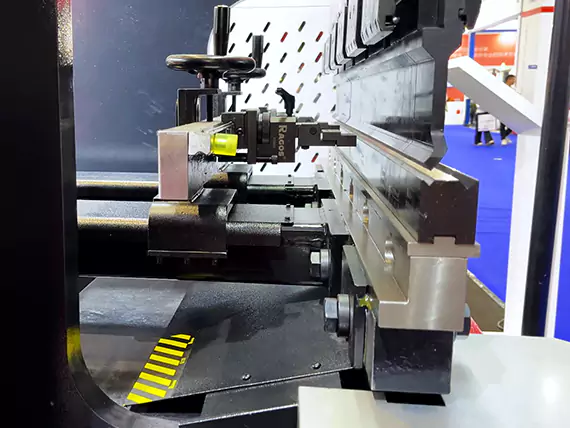

Zuverlässige Rückspur
Das Rückspursystem in einer aufwärts wirkenden Pressebremse ist so konzipiert, dass es eine genaue und wiederholbare Positionierung des Werkstücks beim Biegen gewährleistet. Sie sorgt für eine präzise Ausrichtung, verkürzt die Aufbauzeit und verbessert die Konsistenz der Biegung.
- Hohe Genauigkeit– Von CNC gesteuert für zuverlässige und gleichmäßige Positionierung.
- Flexible Anpassung– Kann so programmiert werden, dass sie sich entlang mehrerer Achsen bewegen, was komplexe Biegsequenzen ermöglicht.
- Stabilität– Das Up-Acting-Design sorgt dafür, dass das Werkstück fest auf dem Tisch gestützt bleibt, wodurch die Rückspurpositionierung stabiler wird.
Fordern Sie ein Angebot an
Technische Daten
Für detailliertere Spezifikationen zögern Sie bitte nicht, uns zu kontaktieren. Für detailliertere Spezifikationen zögern Sie bitte nicht, uns zu kontaktieren. Für detailliertere Spezifikationen zögern Sie bitte nicht. kontaktieren Sie uns!
| Modell | MG-1003 | MG-8025 | MG-6020 | MG-5016 | MG-3512 | |
| Nenndruck | 100 Tonnen | 80 Tonnen | 60 Tonnen | 50 Tonnen | 35 Tonnen | |
| Biegelänge | 3100mm | 2500mm | 2000mm | 1600mm | 1200mm | |
| Abstand zwischen Seitenplatten | 2550mm | 2090mm | 1700mm | 1220mm | 1020mm | |
| Kehltiefe | 405 mm | 405 mm | 405 mm | 405 mm | 300mm | |
| Eröffnungshöhe | 390mm | 390mm | 390mm | 390mm | 390mm | |
| Takt | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | |
| Arbeitsgeschwindigkeit | Hohe Geschwindigkeit | 52 mm/s | 52 mm/s | 52 mm/s | 52 mm/s | 52 mm/s |
| Biegegeschwindigkeit | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | |
| Rückkehrgeschwindigkeit | 46 mm/s | 46 mm/s | 46 mm/s | 46 mm/s | 46 mm/s | |
| Dimension | Länge | 3130mm | 2650 mm | 2180mm | 1680mm | 1465 mm |
| Breite | 1450 mm | 1350mm | 1350mm | 1350mm | 1200mm | |
| Höhe | 2480 mm | 2320mm | 2160mm | 2160mm | 1960mm | |
| Hauptmotorleistung | 7.5KW | 7.5KW | 5.5KW | 4.0KW | 3.0KW | |
| Anzahl der Ölzylinder | 3 Stück | 3 Stück | 3 Stück | 1 Stück | 1 Stück | |
| Kapazität der Öltanks | 72L | 55L | 45L | 40L | 33L | |
| Gewicht | 6600kg | 4300kg | 3500kg | 2800kg | 2200kg | |
Upgrade-Lösungen
Wenn Sie separates Zubehör oder Dienstleistungen zur Renovierung der Maschine benötigen, erfahren Sie mehr über den untenstehenden Link.
CNC-Steuerung
Modifikation des Hinteranschlags
Sicherheitsoptionen (NR 12)
Bombiersystem
Werkzeug-Spannsystem
Biege-Mitnehmer
Hybrides DSVP-System
Biegen Offline-Software
Winkelmessgerät
Häufig gestellte Fragen
-
Was ist der strukturelle Unterschied zwischen einer aufwärts wirkenden Pressbremse und einem nach unten wirkenden Modell?
-
Warum wird eine aufwärts wirkende Pressbremse in begrenzten Umgebungen bevorzugt?
-
Beeinflusst ein aufwärts wirkendes Design die Bieggenauigkeit oder Wiederholbarkeit?
-
Welche Materialien und Dicken sind für hochwirkende Pressbremsen geeignet?
-
Unterscheiden sich Sicherheitssysteme bei aufwärts wirkenden Maschinen im Vergleich zu den nach unten wirkenden Typen?
