Tandem-Abkantpresse

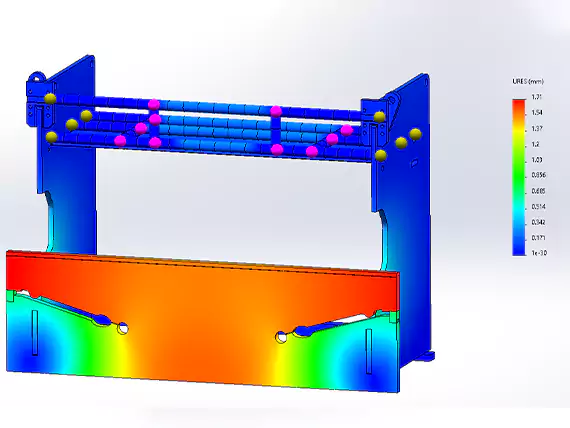

Die Finite-Elemente-Analyse (FEA) wird in unserem Pressbremsentwurf angewendet, um die strukturelle Leistung unter realen Arbeitsbedingungen zu simulieren und zu optimieren. Durch die Analyse der Spannungsverteilung, Verformung und Lastkapazität stellen wir sicher, dass der Maschinenrahmen vor der Produktion maximale Festigkeit, Präzision und Haltbarkeit erreicht.

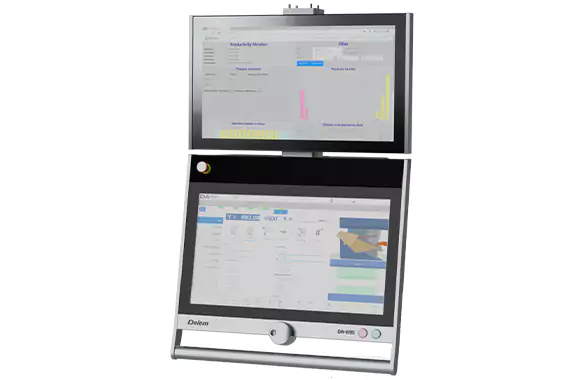

Zweite Anzeigelösung für die CNC-Pressbremssteuerung der DA-60S-Serie

• 24" hochauflösende Farb-TFT
• Touchscreen-Funktionalität in Industriequalität
• HDMI-Schnittstelle
• Proprietäre Schaltfunktion von CNC
• USB, Peripherie-Schnittstelle, automatisches Umschalten von 2x USB, Wechsel mit Quelle 1x USB, direkt

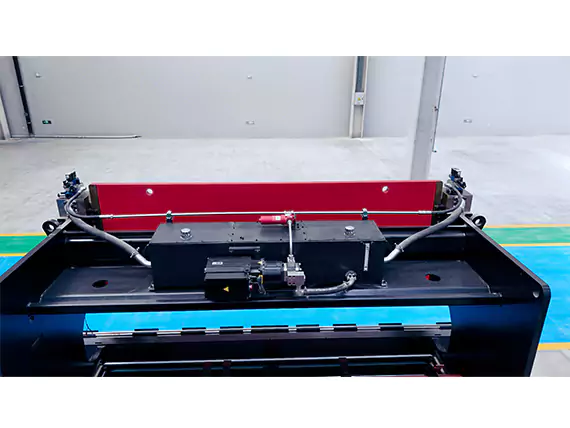

Premium-Teile von Rexroth und Hawe sind für unsere Hydrauliksysteme erhältlich und garantieren eine lange Lebensdauer, exzellente Effizienz und stabile Leistung. Durch den unabhängigen Öltank des Designs wird die Wartung nach dem Verkauf einfacher und bequemer. Der Öltank erhält eine rostfreie Phosphatbehandlung, um die Haltbarkeit zu erhöhen und die Korrosion im Laufe der Zeit erfolgreich zu verhindern.
Außerdem verhindert diese Behandlung die Bildung von Schlamm, der Ölpipelines im Laufe der Zeit verstopfen kann, um die Reinheit des Öls zu bewahren. Mit Hilfe fortschrittlicher hydraulischer Komponenten, robuster Bauweise und proaktiver Strategien sorgen unsere Pressebremsen für Kunden weltweit für zuverlässigen Betrieb und weniger Ausfallzeiten.

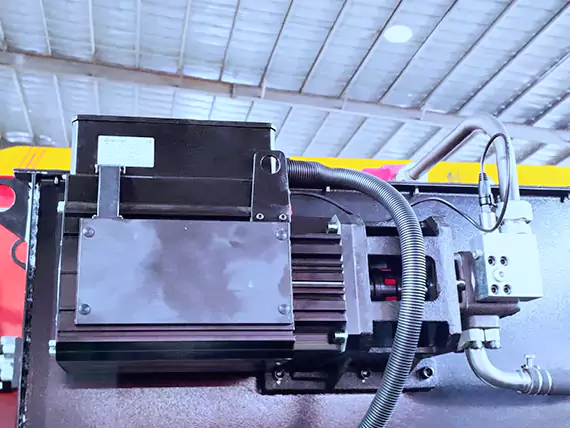

JS Ragos Hocheffiziente Servomotoren Das kann die Stromrechnungen um 20–30% im Vergleich zu herkömmlichen Siemens-Motoren. Diese Servomotoren arbeiten mit bemerkenswert geringem Geräusch – rund um 20 dB—die eine ruhigere, komfortablere Arbeitsumgebung bietet. Die Kombination aus fortschrittlicher Hydraulik und energiesparender, geräuscharmer Servotechnologie sorgt dafür, dass unsere Pressbremsen sowohl überlegene Leistung als auch niedrigere Betriebskosten liefern.

1. Optische Schutzfunktionen: Unterstützung
2. Optische Bildverarbeitungsfunktionen: Unterstützung
3. Lasertransmitter: KLASSE 1 Blocklaser
4. Empfänger: Kameraempfänger mit integriertem Bildprozessor
5. Maximal empfohlene optische Reichweite: 8 Meter
6. Sensorfläche: 30 mm (H) x 30 mm (W)
7. Minimale Objekterkennungsauflösung: 2 mm
8. Steckertyp: M12 12-polige
9. Werkzeugkompatibilität: V-Werkzeuge und nicht-standardisierte Werkzeuge
10. Integrierte Status-LEDs: Unterstützung

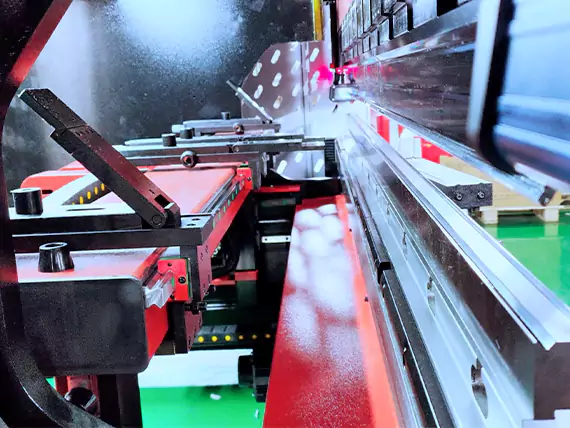

• Kugelschrauben und linearer Führungspartner TPI, Hiwin
• optionale Achsen Z1‐Z2.
• Finger mit doppeltem Register und mikrometrischer Verstellung.
• Positionsgenauigkeit ± 0,03 mm.
• Zaxe-Geschwindigkeit 1000 mm/s.
• Xaxis-Geschwindigkeit 400 mm/s.
• Lichtvorhang auf der Rückseite

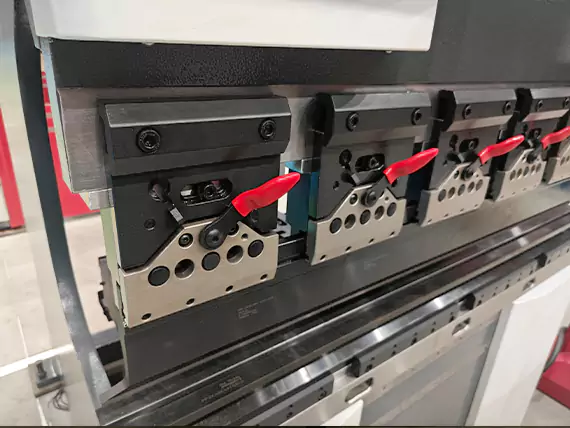

Obere Pressbremsen können dank Amada-Schnellklemmen schnell, sicher und ohne Werkzeug installiert oder entfernt werden. Bediener können Geräte innerhalb von Sekunden mit einem einfachen Hebel- oder Nockenverriegelungsmechanismus sichern oder freigeben, was die Aufbauzeit erheblich verkürzt und die Produktionsproduktivität steigert.

Hergestellt aus hochfestem legiertem Stahl und präzisionsgefräst für perfekte Ausrichtung, gewährleisten Amada-Schnellklemmen stabile Spannkraft und gleichmäßige Biegegenauigkeit. Ihr ergonomisches Design minimiert die Ermüdung des Bedieners, während die langlebige Bauweise auch unter intensiven Produktionsbedingungen eine lange Lebensdauer garantiert.

Ein Krönungstisch ist eine Pressbremse-Funktion, die entwickelt wurde, um die Durchbiegung des Maschinenrahmens während des Biegens auszugleichen.

Durch den Einsatz mechanischer Keile oder eines Hydrauliksystems, um eine leichte Aufwärtskurve in der Mitte des Tisches zu erzeugen, sorgt für gleichmäßige Biegewinkel über die gesamte Werkstückslänge und verbessert die Gesamtbiegegenauigkeit.

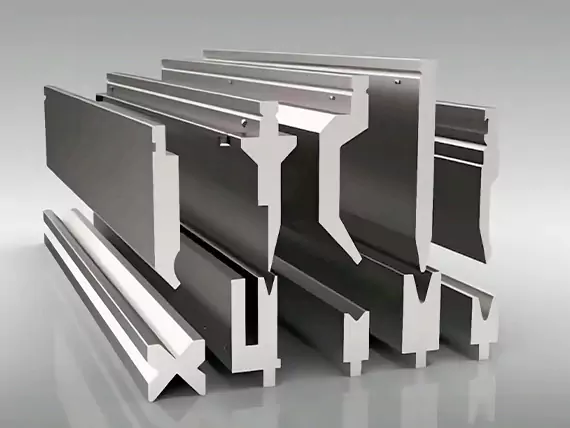

Alle unsere Maschinen kommen Standard mit einem vollständigen Werkzeugsatzwas sicherstellt, dass Sie die Produktion sofort nach der Installation beginnen können.

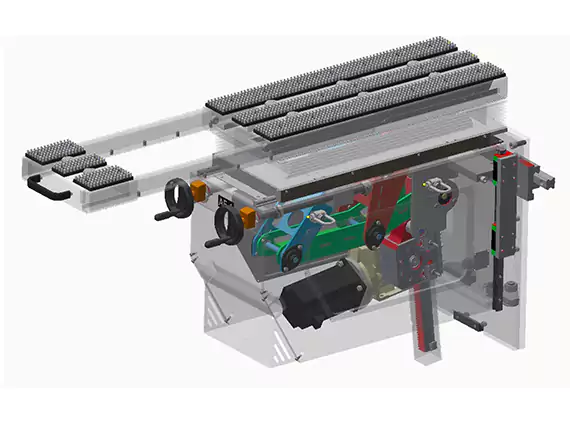

Das Gefolgsunterstützungssystem unterstützt die Bediener, indem es das Werkstück während des Biegeprozesses automatisch unterstützt und folgt. Es ist besonders nützlich für große, schwere oder lange Plattenwas den Aufwand des Bedieners reduzierte und die Sicherheit verbesserte.

• Automatische Folge– Die Stützarme bewegen sich synchron mit dem Biegeprozess und halten das Blatt stabil.
• Arbeitseinsparung– Verringert den Bedarf an mehreren Bedienern beim Umgang mit großen oder schweren Teilen.
• Sicher und ergonomisch– Minimiert körperliche Belastung und Risiken für Betreiber und erhöht die Arbeitssicherheit.
• Flexible Nutzung– Kann eingestellt oder beiseitegestellt werden, wenn nicht erforderlich, um den Arbeitsplatz effizient zu halten.
• Hohe Lastkapazität– Jeder Stützarm kann bis zu 250 kg, was es für schwere Anwendungen geeignet macht.

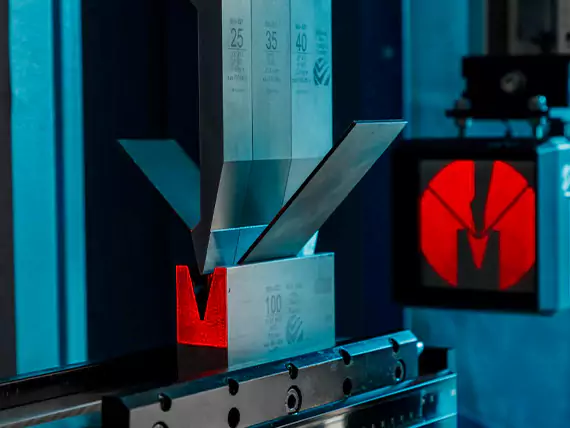

Das Laserprüfsystem, entwickelt mit Data-M & Vision-Komponenten, sorgt für hochpräzise Biegewinkel nach nur einer einzigen Biegeoperation.

Als vollautomatische, laserunterstützte Biegewinkelmesslösung für CNC-Pressbremsen liefert iMeasure eine präzise Winkelerkennung unabhängig von Materialtyp oder Dicke. Mit einer Genauigkeit, die überschreitet ±0,1°erreicht er ein Präzisionsniveau, das zuvor unerreichbar war.

Das System korrigiert automatisch Biegewinkel, indem ein Laserstrahl auf die Oberfläche des Blattes projiziert wird, der dann von einer Kamera erkannt wird. Durch die Berechnung des Winkels zwischen dem Laserstrahl und der Kameraachse bestimmt das System den tatsächlichen Biegewinkel, kompensiert den Rücksprung und optimiert die aufgebrachte Kraft für perfekte Ergebnisse.
